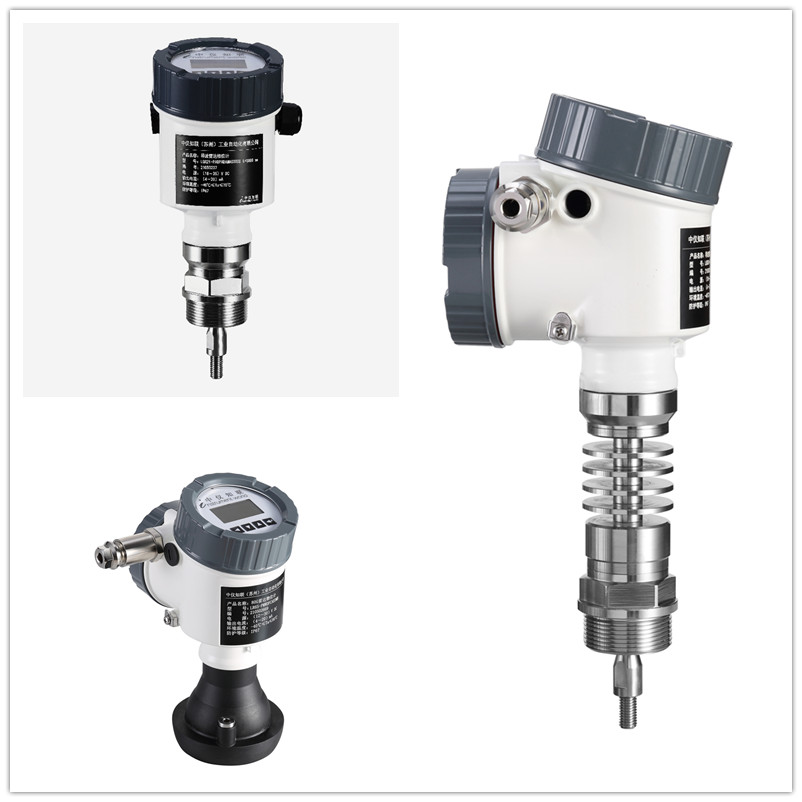

導波雷達物位計簡介
原理
導波雷達發出的高頻微波脈沖沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。特點
由于采用了先進的微處理器和獨特的EchoDiscovery 回波處理技術，導波雷達物位計可以應用于各種復雜工況。多種過程連接方式及探測組件的型式，使得LGR2X 系列導波雷達物位計適于各種復雜工況及應用場合。如：高溫、高壓及小介電常數介質等。
采用脈沖工作方式，導波雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。

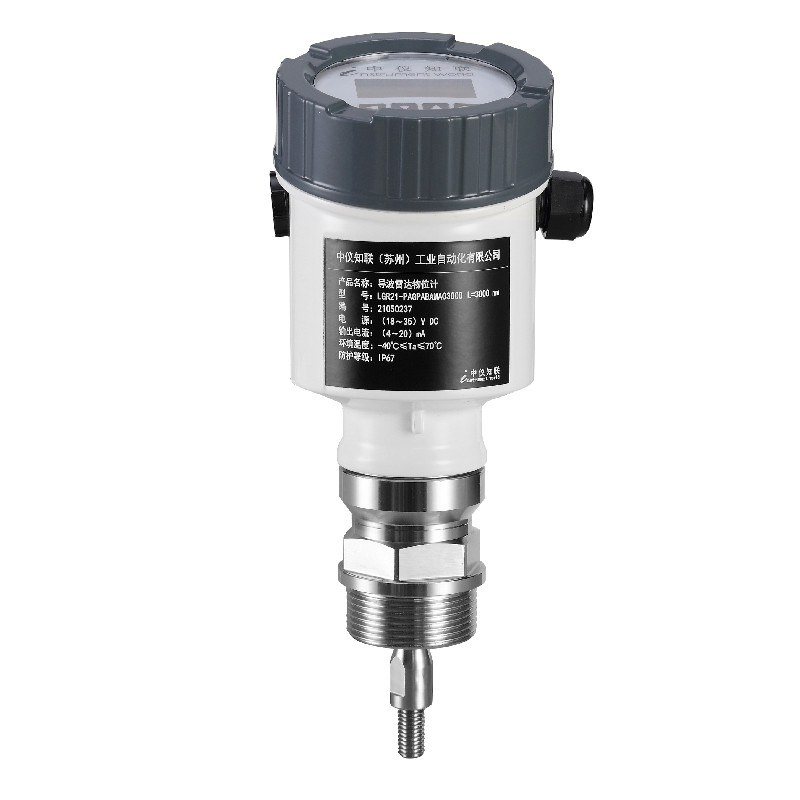

導波雷達物位計LGR21
儀表概況應 用:
液體及固體測量 ，復雜過程條件
技術指標：
最 大 量 程: 纜: 30m /棒: 6m
精 度: ±5mm
過 程 連 接: G1½A /G2A /1 ½NPT
探桿/纜材料: 不銹鋼316L
過 程 溫 度: ( -40～150) ℃
過 程 壓 力: (- 0.1 ～4)MPa
信 號 輸 出: (4 ～ 20)mA/HART
電 源: 兩線制(DC 24V )/ 四線制(DC 24V/AC 220V)

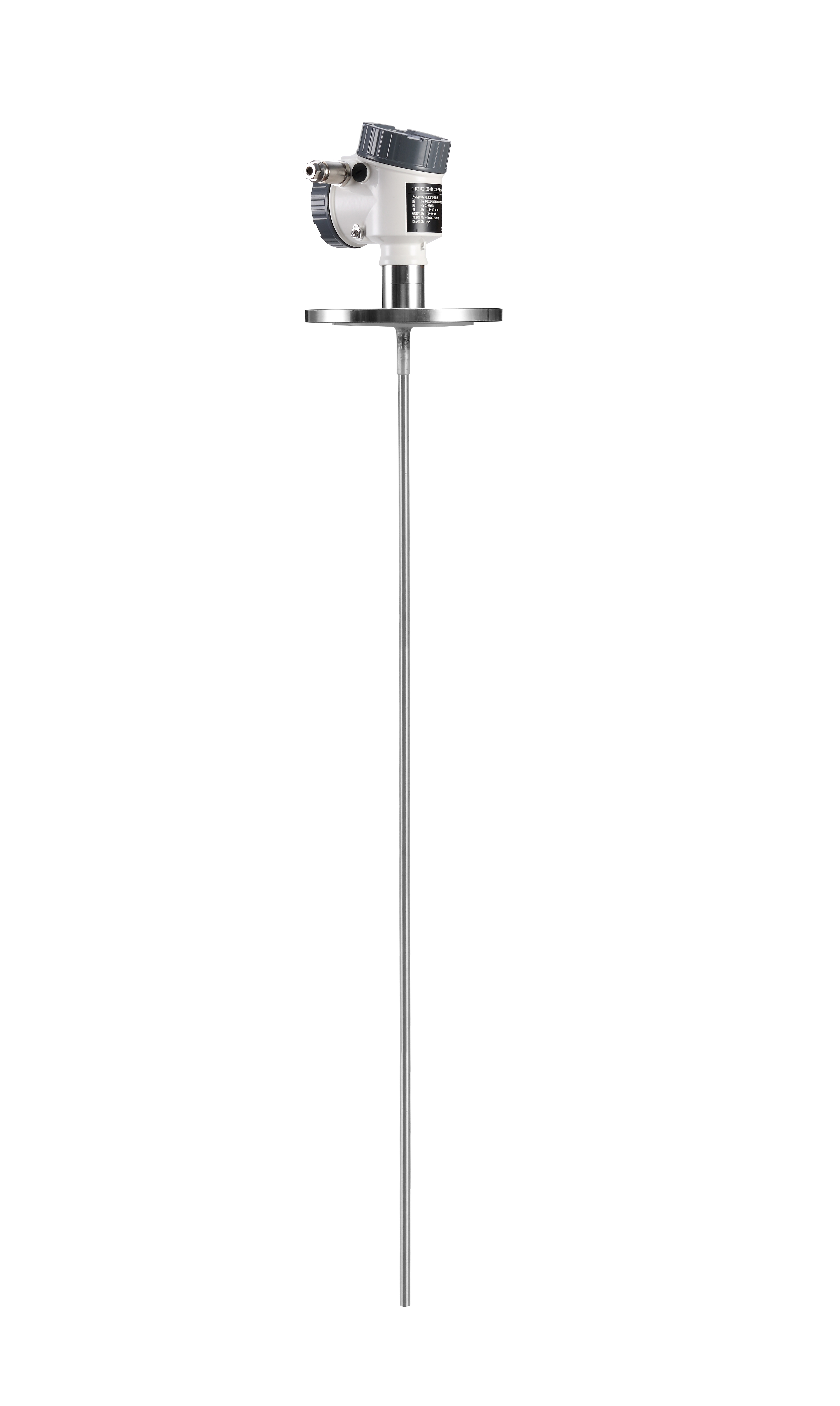

導波雷達物位計LGR22
儀表概況應 用:
強腐蝕性液體介質
技術指標
最 大 量 程: 6m
精 度: ±5mm
過 程 連 接: PTFE 法蘭
探桿/纜材料: 不銹鋼外包 PTFE
PTFE棒直徑: Φ10mm
過 程 溫 度: ( -40～150) ℃
過 程 壓 力: (- 0.1 ～1.6)MPa
信 號 輸 出: (4 ～ 20)mA/HART
電 源: 兩線制(DC 24V )/ 四線制(DC 24V/AC 220V)
導波雷達物位計LGR23
儀表概況應 用:
液體測量特別是小介電常數液體，復雜過程條件
技術指標：
最 大 量 程: 6m
精 度: ±5mm
過 程 連 接: G1½A /G2A
探桿/纜材料: 不銹鋼316L/PTFE
過 程 溫 度: ( -40～150) ℃
過 程 壓 力: (- 0.1 ～4)MPa
信 號 輸 出: (4 ～ 20)mA/HART
電 源: 兩線制(DC 24V )/ 四線制(DC 24V/AC 220V)

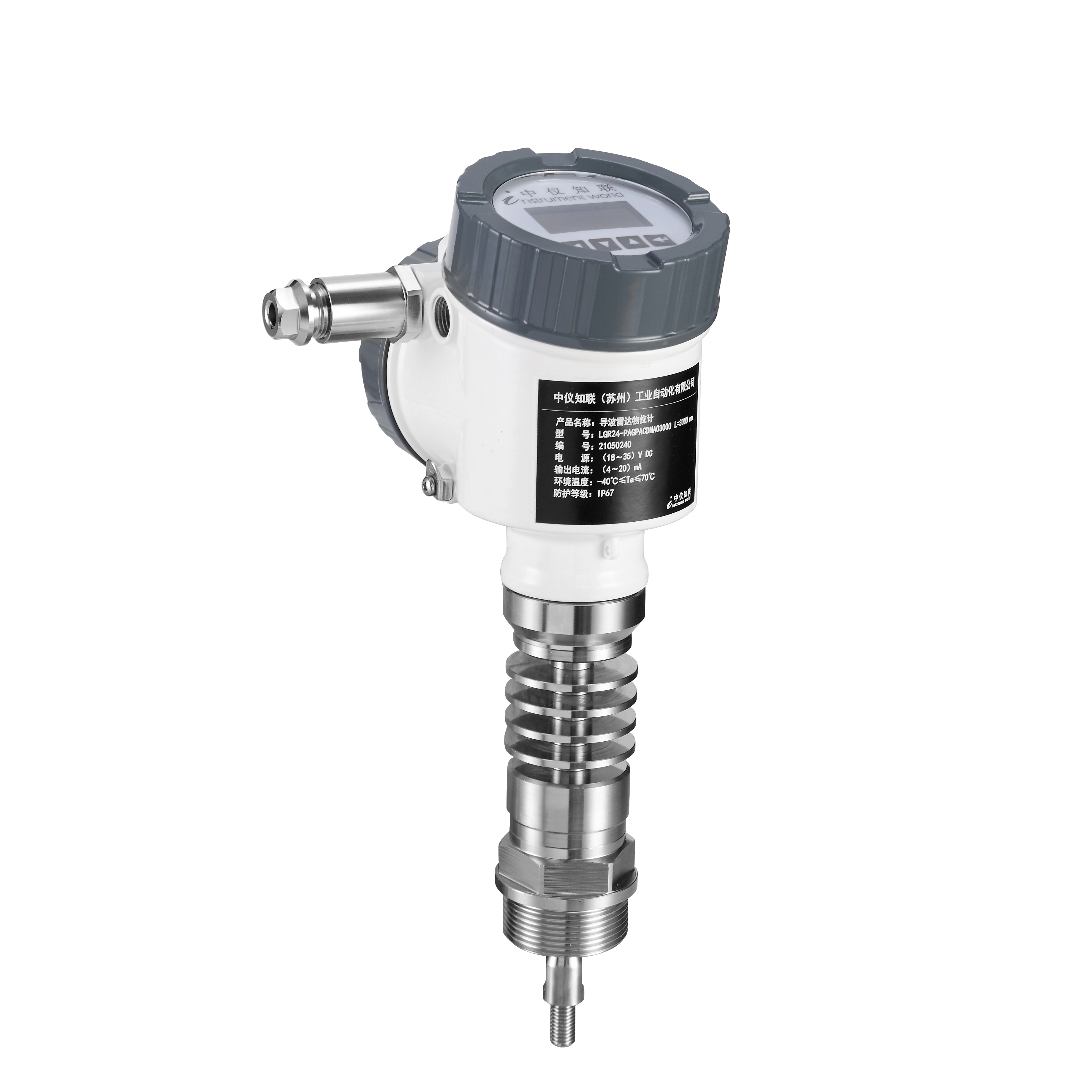

導波雷達物位計LGR24
儀表概況應 用:
液體測量 ，高溫高壓工況， 復雜過程條件
技術指標：
最 大 量 程: 纜: 30m /棒: 6m
精 度: ±5mm
過 程 連 接: G1½A /G2A/1 ½NPT
探桿/纜材料: 不銹鋼316L/陶瓷
過 程 溫 度: ( -40～200) ℃
過 程 壓 力: (- 0.1 ～4)MPa
信 號 輸 出: (4 ～ 20)mA/HART
電 源: 兩線制(DC 24V )/ 四線制(DC 24V/AC 220V)
導波雷達物位計LGR25
儀表概況應 用:
液體測量 ，高溫高壓工況， 復雜過程條件
技術指標：
最 大 量 程: 纜: 30m /棒: 6m
精 度: ±5mm
過 程 連 接: G1½A /G2A/1 ½NPT
探桿/纜材料: 不銹鋼316L/陶瓷
過 程 溫 度: ( -200～400) ℃
過 程 壓 力: (真空 ～40)MPa
信 號 輸 出: (4 ～ 20)mA/HART
電 源: 兩線制(DC 24V )/ 四線制(DC 24V/AC 220V)
